DC12-03是一款专为各类报警装置开发的专用集成电路。接通电源,在2脚低电平或接地时,4脚设有报警输出;4脚悬空或接高电平时,发出连续报警声,1脚可以连接LED发光管,实现声光同步报警。
DC12-03是一款专为各类报警装置开发的专用集成电路。接通电源,在2脚低电平或接地时,4脚设有报警输出;4脚悬空或接高电平时,发出连续报警声,1脚可以连接LED发光管,实现声光同步报警。
安防报警类
工作电压:2.0—4.5V

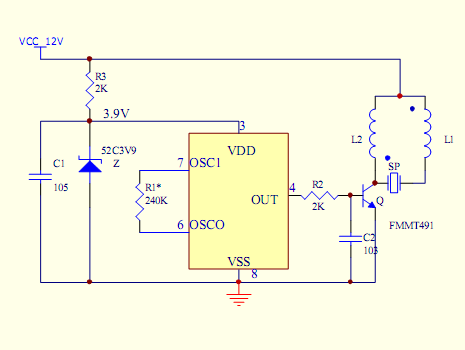

适用于12V工作电压
引脚 | 符号 | 功能 |
1 | LED | LED灯 |
2 | PANIC | 干簧开关控制 |
3 | VDD | 电源 |
4 | OUT | 输出 |
5 | NO | 空脚 |
6 | OSC1 | 振荡1 |
7 | OSC0 | 振荡0 |
8 | VSS | 地 |
